Raycap Überspannungsschutz DC Typ I+II 2 MPPT, MC4

Überspannungsschutz-Anschlussbox für PV-Wechselrichter
ProTec T1-1100PV-5Y-2MC-Box
Class I • Class II • Typ 1 • Typ 2

Eigenschaften und Vorteile:

• Vorkonfektionierte Anschlussbox 1100 V DC,
• Kompaktes, UV-stabiles Gehäuse mit Schutzklasse bis zu IP 67
• Transparenter Deckel erleichtert Identifikation des Ausfallstatus am Ableiter
• Schnelle Aufputz-Installation des DC-Schutzes neben dem Wechselrichter

Elektrische Daten nach IEC/EN

Höchste Dauerspannung (DC) UCPV 1100 V
Nennableitstoßstrom (8/20 μs) In 20 kA
Gesamt-Blitzstoßstrom (8/20 μs) Itotal 50 kA
Maximaler Ableitstoßstrom (8/20 μs) Imax 40 kA
Blitzstoßstrom (10/350 μs) Iimp 6.25 kA
Gesamt-Blitzstoßstrom (10/350 μs) Itotal 12.5 kA
Spezifische Energie W/R 9.77 kJ / Ω
Ladung Q 3.125 As
Schutzpegel Up < 4.4 kV
Bemessungsstrom [2CM] IL 35 A
Ansprechzeit tA < 25 ns
Kurzschlussfestigkeit ISCPV 11 kA
Anzahl der MPP-Tracker 2

Mechanisch & Umgebungsbedingungen

Betriebstemperaturbereich Ta -40 ºC bis +85 ºC [-40 ºF bis +185 ºF]
Zulässige Luftfeuchtigkeit RH 5%...95%
Einsatzhöhe über NN 4000 m [13123 ft]
Typ der Kabelzuführung Kabelverschraubung / MC 4 Stecker
Außendurchmesser des Leiters (min) 4 mm [.15’’] (mehrdrähtig, feindrähtig)
(max) 8mm [.31’’] (mehrdrähtig, feindrähtig)
Leiterquerschnitt -Erdung [Kabelverschraubung] (min) 0.2 mm2 [24 AWG] (mehrdrähtig, feindrähtig)
(max) 16 mm2 [5 AWG] (mehrdrähtig, feindrähtig)
Schutzart IP 67
Schutz gegen thermische Überlastung Ja
Funktions-/Defektanzeige Meldeanzeige grün / nicht grün
Gehäusematerial Polycarbonat mit halbtransparenter Abdeckung
Montageart Wand - Indoor/Outdoor

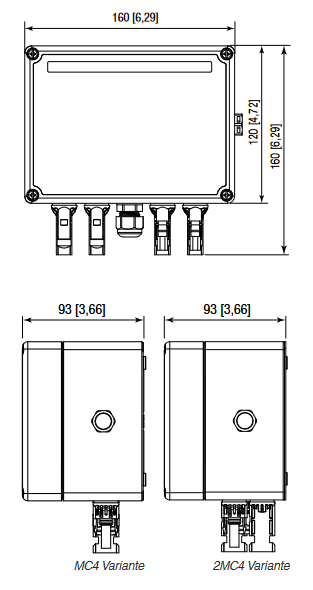

Kompletteinheit – Abmessungen & Verpackung

ProTec T1-1100PV-5Y-2MC-Box
Gewicht gramm 1151
Verpackungsmaße (H x B x L) 103 x 160 x 200 mm
