Hensel PV-Freischaltstelle MI AE 3224 70kVA 4-polig mit Leitungsschalter und NA-Schutz

3.247,00 €*

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: 20001498

EAN: 4012591134220

"Hensel PV-Freischaltstelle MI AE 3224 70kVA 4-polig mit Leitungsschalter und NA-Schutz"

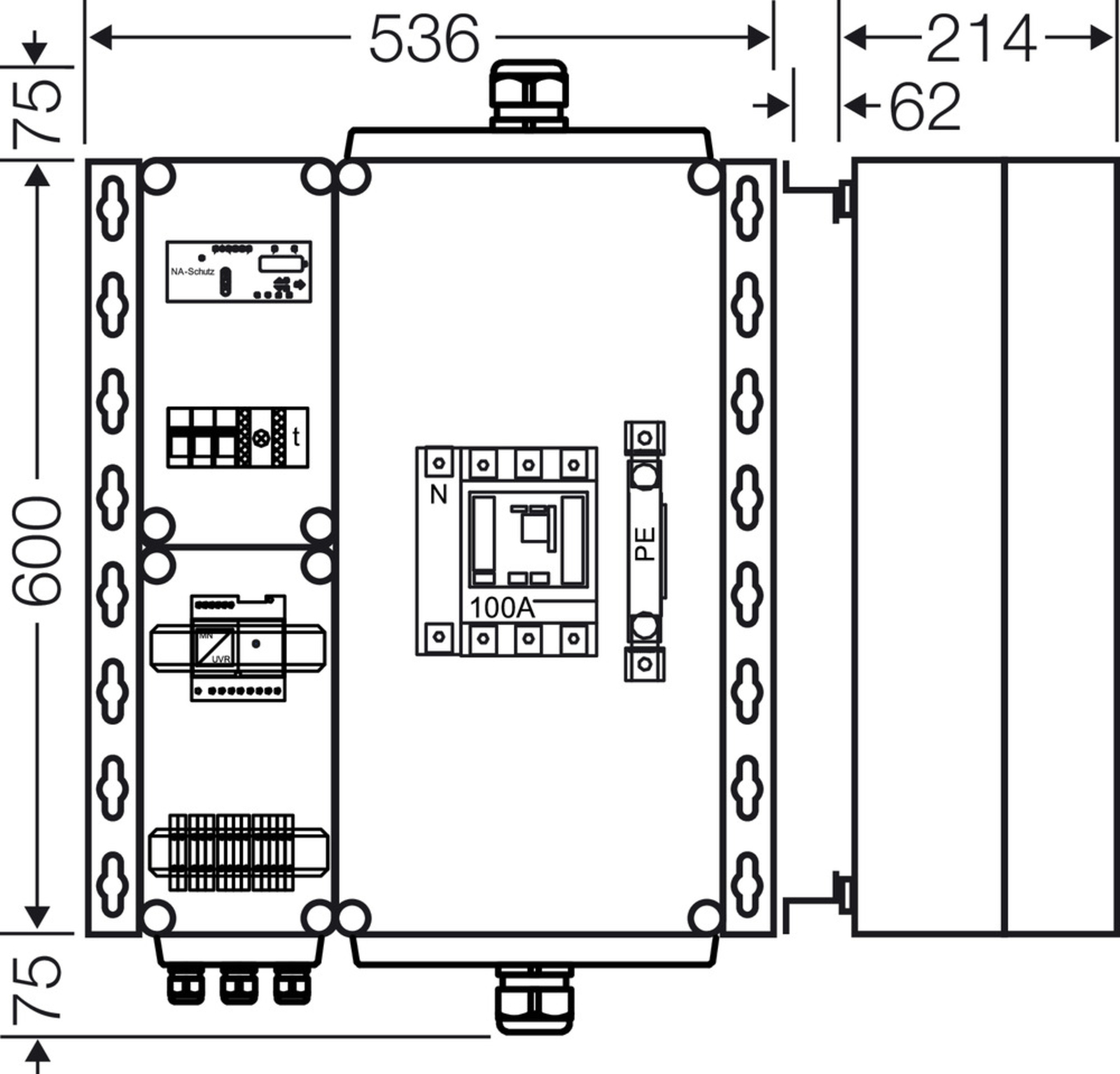

Freischaltstelle 63 kW/70 kVA mit NA-Schutz und einem Leistungsschalter, 4-polig, als Schalteinrichtung. Freischaltstelle vorbereitet für die Integration des vereinfachten Einspeisemanagements. Schutzart: IP 65 nach IEC 60529. Abmessungen HxBxT 750 x 536 x 276 mm

Ausschreibungstext:

Isolierstoffgekapselte Niederspannungs-Schaltgerätekombination in Kastenbauform nach IEC 61439 -2 für Wandaufbau. Gehäuse müssen zur Montage im Freien geeignet sein, es sind die klimatischen Ein- und Auswirkungen auf die Betriebsmittel zu beachten. Kastenunterteile und -deckel aus schlagfestem Polycarbonat, halogen- und silikonfrei Farbe RAL 7035, Deckel transparent mit Schnellverschlüssen für Werkzeugbetätigung. Brennverhalten gem. IEC 60695-2-11 Glühdrahtprüfung + 960 °C. Maximale Wasseraufnahme von 10 mg nach DIN 53473. Schutzmaßnahme: Schutzisoliert (Schutzklasse II). Fabrikat: HENSEL Mi-Verteiler.

Abmaße:

Höhe:

750 mm

Breite:

536 mm

Tiefe:

276 mm

Nettogewicht:

14 kg

Einsatzbereich:

Geschützte Installation

Maximale Umgebungstemperatur 24 h:

35 °C

Umgebungstemperatur:

-5 °C bis +40 °C

Relative Luftfeuchte:

≤ 50 % bei 40 °C, ≤ 100 % bei 25 °C

Mechanische Eigenschaften:

Beigefügte Leitungseinführungen: 3x AKM 20, 2x AKM 50

Art der Deckelbefestigung:

Werkzeugverschluss

IP-Schutzart:

IP65IP-Schutzart der beigefügten Anbau-Kabelstutzen 3x AKM 20: IP66, IP67, IP69, Dichtbereich 6,5 mm - 13,5 mmIP-Schutzart der beigefügten Anbau-Kabelstutzen 2x AKM 50: IP66, IP67, IP69, Dichtbereich 27 mm - 35 mm

Schlagfestigkeit:

IK08

Lieferzustand:

anschlussfertig

Mit Montageschiene:

Ja

Anschlussquerschnitt PE-Klemme zu Gerät:

Maximale Anzahl Leiter je Klemmstelle	Leiterquerschnitt min.	Leiterquerschnitt max.	Leiterart	Leiterform	Leitermaterial
1	25 mm²	300 mm²	eindrähtig, mehrdrähtig	rund, sektor	Cu, Al

Anschlussrichtung veränderbar:

Ja

Anschlussrichtung Erzeugungsanlage:

oben

Anschlussrichtung Netz:

unten

Anschlussrichtung veränderbar:

NH-Sicherungslasttrennschalter (Abgang): Ja
Lasttrennschaltern (Wechselrichter-Anschluss): Nein

Normenkonformität:

DIN EN IEC 61439, VDE-AR-N 4105

Produktnummer:

20001498

EAN:

4012591134220

Verpackungseinheit:

1

Zusätzliche Informationen

passende Teilenummern	20001498
Lieferumfang	Freischaltstelle
